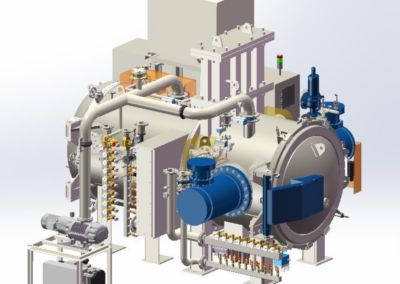

Horizontaler zweikammer-vakuumofen vom Typ 20.0VPT-GQ
2 Stück!
Allgemeine Angaben:
/ Zweikammer-Vakuumofen mit Gasabschreckung in Stickstoff/Argon bei einem Druck von 19 bar
/ Hersteller: SECO/WARWICK
/ Produktionsjahr: 2012 und 2014 – 2 Stück
/ Standort – Deutschland
/ Öfen in Betrieb – vollständige Wartungshistorie des Herstellers
/ Die Möglichkeit, den Ofen nach vorheriger Absprache zu testen.
/ Wir bieten den Transport sowie die Montage der Vorrichtung am Zielstandort an.
Technische Daten
| Maximale Betriebstemperatur | 1300°C |
| Maximale Sicherheitstemperatur | 1200°C |
| Gleichmäßigkeit der Temperaturverteilung im Ofennutzraum | im Bereich von 450–1150 °C im Vakuum ±5 °C |
| Pumpzeit des leeren Ofens vom Atmosphärendruck | to a vacuum of 10-5 mbar max. 40 min |
| Endvakuum bei Verwendung eines Pumpensatzes: | mechanische Pumpe, Rootspumpe: 5 × 10⁻² mbar |
| Leckrate (Druckanstiegsmessung ab 1 × 10⁻⁴ mbar): 1 × 10⁻³ mbar l/s | |
| Ofen | |
| Ofengewicht | 28000 kg |
| maximales Gesamt-Chargengewicht | 600 kg |
| Ofengehäuse | |
| Werkstoff | Kohlenstoffstahl |
| Volumen: | |
| – Kühlkammer | 3.6 m³ – Schließen der Kühlkammertür mittels Hydraulikzylinder – dritter Klemmring – Maximaler Betriebsdruck in der Kühlkammer 19,0 bar (20,0 bar abs.) |

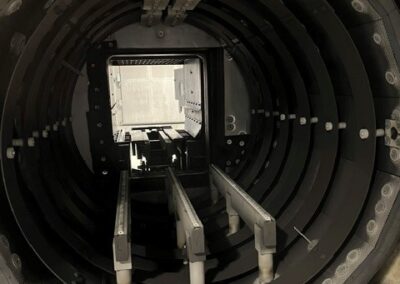

| – Heizkammer | 4.0 m³ – Werkstoff des Kammergehäuses: Kohlenstoffstahl – Isoliermaterial der Kammer: Graphitplatte + Graphitfilz – Abmessungen des nutzbaren Heizraums (BxHxL): 600 x 600 x 900 mm |
| Heizsystem | |
| Werkstoff der Heizelemente | Graphit ISO-63 |
| Leistung der Heizelemente | 150 kW |
| Anzahl der Heizzonen | 1 |
| Anordnung der Heizelemente um die Charge herum | |
| Pumpensystem | |
| Mechanische Pumpe | SV300B – Leybold |
| Saugvermögen | 300 m³/h |
| Motorleistung | 5.5 kW |
| Roots-Pumpe | WS2001 – Leybold |
| Saugvermögen | 2050 m³/h |
| Motorleistung | 7.5 kW |
| Haltepumpe | DS. 102 – Varian |
| – Saugvermögen | 5 m³/h |
| – Motorleistung | 0.45 kW |
| Diffusionspumpe | VHS-400 – Varian |
| – Saugvermögen | 8000 l/s |
| – Heizleistung | 4 kW |
| Kühlsystem | |
| Gasart | Stickstoff + Argon |
| Gasaustritt auf die Charge von oben | |
| Gaseintritt in den Wärmetauscher von unten | |
| Drehzahl des Gebläsemotors | 2970 rpm |
| Motorleistung | 2×200 kW |

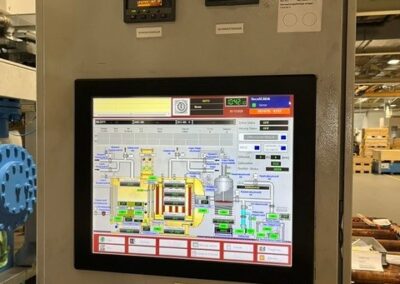

| Steuerungssystem | |
| Industriecomputer | Siemens |
| Speicherprogrammierbare Steuerung (SPS) | Siemens |
| Sicherheitsregler für Thermoelemente | Eurotherm |
