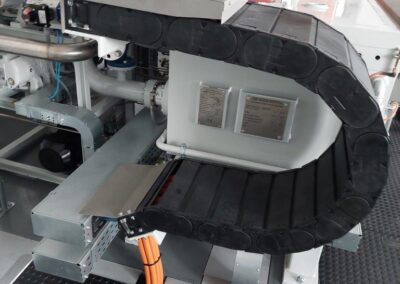

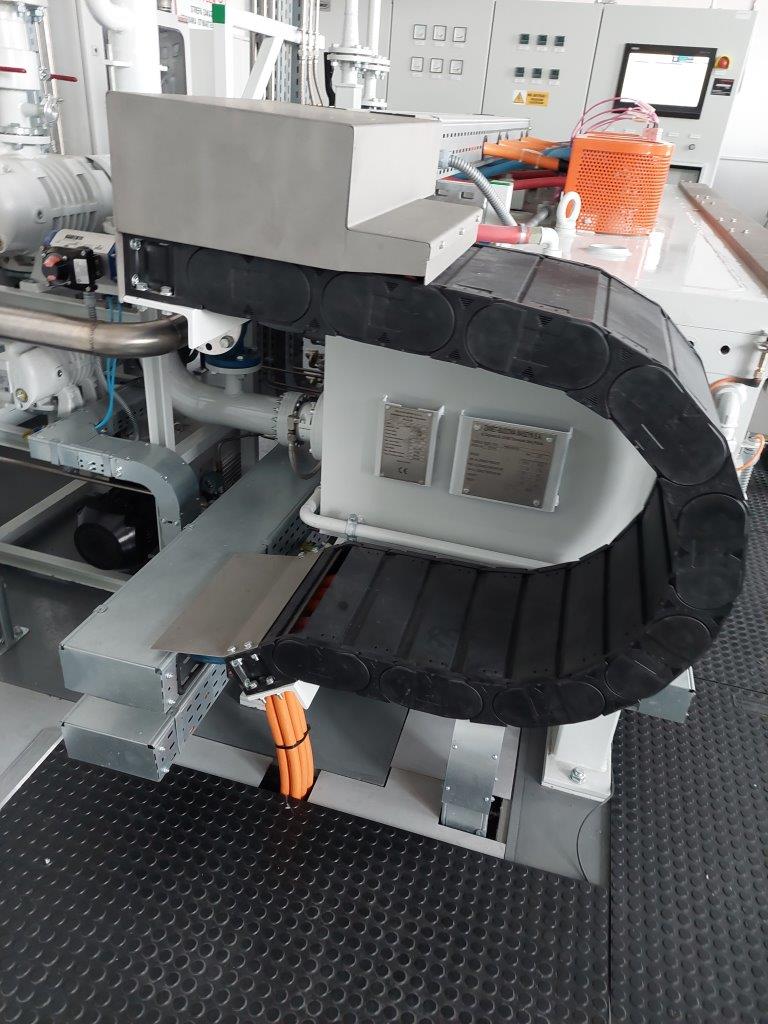

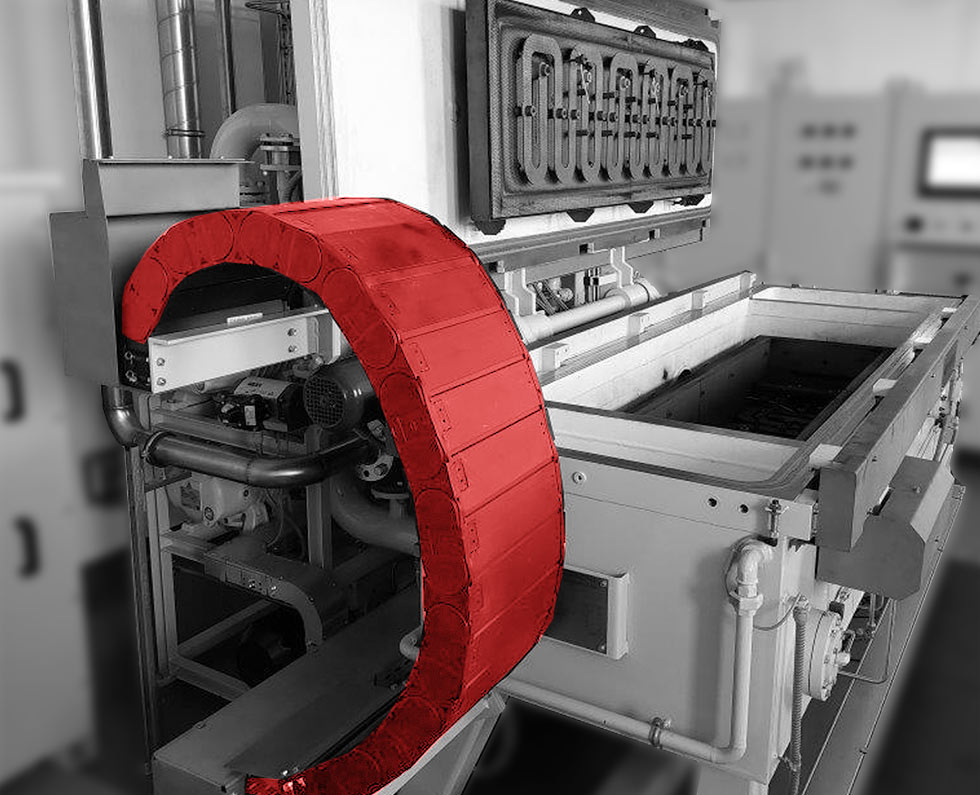

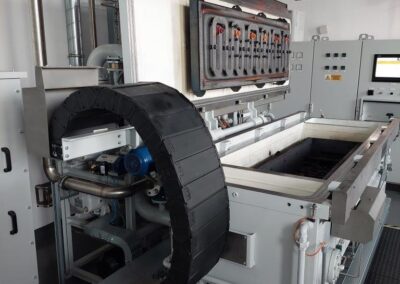

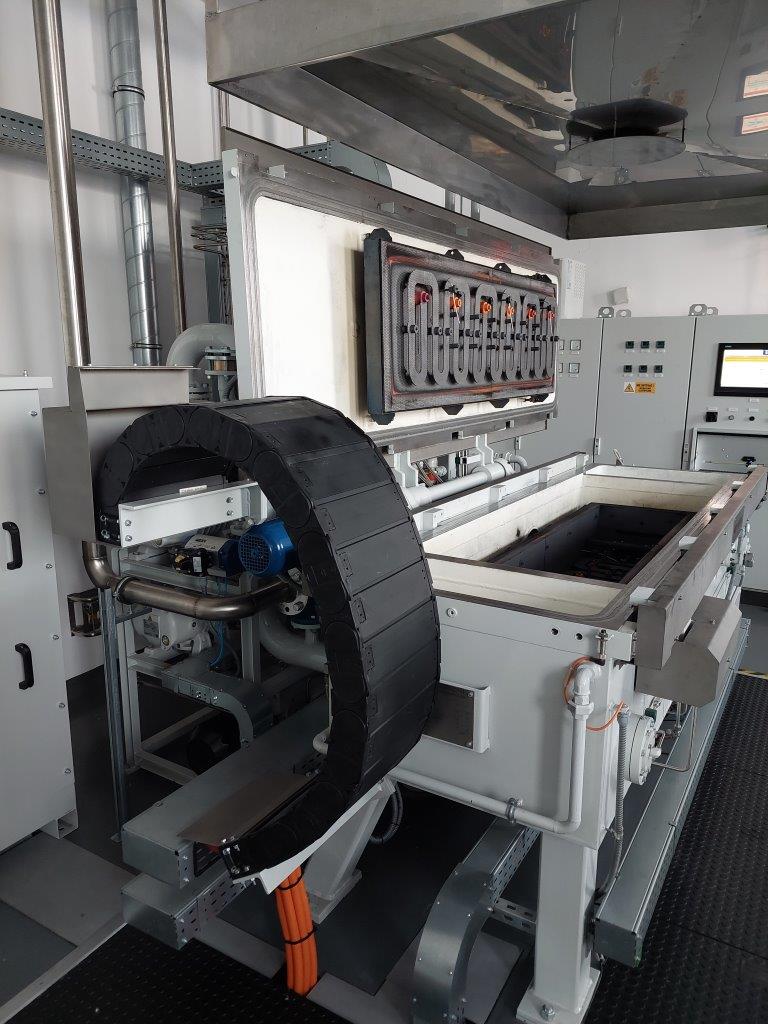

Vakuumofen TYP 200×1000
Allgemeine Angaben:
/ Vakuumofen für Wärme- und thermochemische Behandlung
/ Hersteller: SECO/WARWICK
/ Produktionsjahr 2017
/ Standort – Polen – Hauptsitz SECO/WARWICK
/ Zustand: Sehr gut. Der Ofen arbeitete unter Laborbedingungen
/ Wir bieten die technische Bewertung, Verlagerung und Installation der Vorrichtung am Zielstandort im Gebiet der Europäischen Union an.
Verwendungszweck:
/ Vakuumofen für Wärme- und thermochemische Behandlung im Vakuum bis zu 10-4 mbar vorgesehen.
Die Vorrichtung kann für die Durchführung folgender Prozesse empfohlen werden:
– Niederdruck-Aufkohlung LPC (ohne Abschreckfunktion),
– Kupferhartlöten.
Anmerkungen:
Es wird nicht empfohlen, beide oben genannten Prozesse abwechselnd auf einem Gerät durchzuführen.
Auf besonderen Wunsch des Kunden kann eine Kühlkammer installiert werden.
Technische Daten
| Ofeneigenschaften | |
| Maximale Betriebstemperatur | 1200 °C bei Verwendung von Kontrollthermoelementen vom Typ S 1120°C bei Verwendung von Kontrollthermoelementen vom Typ N |
| Gleichmäßige Temperaturverteilung im Vakuum im Bereich von 750 bis 1200 °C | ±2°C |
| Vakuumniveau | Bereich 10-4 mbar |
| Leckage | < 3ˑ10-3 mbar x 1/s |
| Gewicht | 3000 kg |
| Gehäuse | |
| Material | Kohlenstoffstahl |
| Volumen | 0,75 m3 |
| Türschließen | Hydrauliksystem |
| Maximaler Betriebsdruck | 50 mbar |
| Heizkammer | |
| Material des Kammergehäuses | Kohlenstoffstahl |

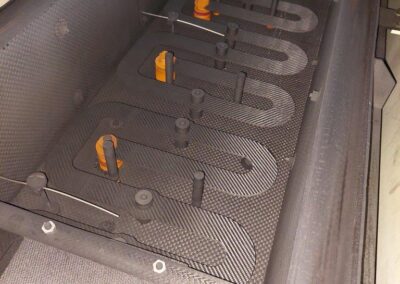

| Isoliermaterial der Kammer | Graphitplatte 50 mm |
| Nutzbare Abmessungen der Heizzone | φ200 mm x 1000 mm |

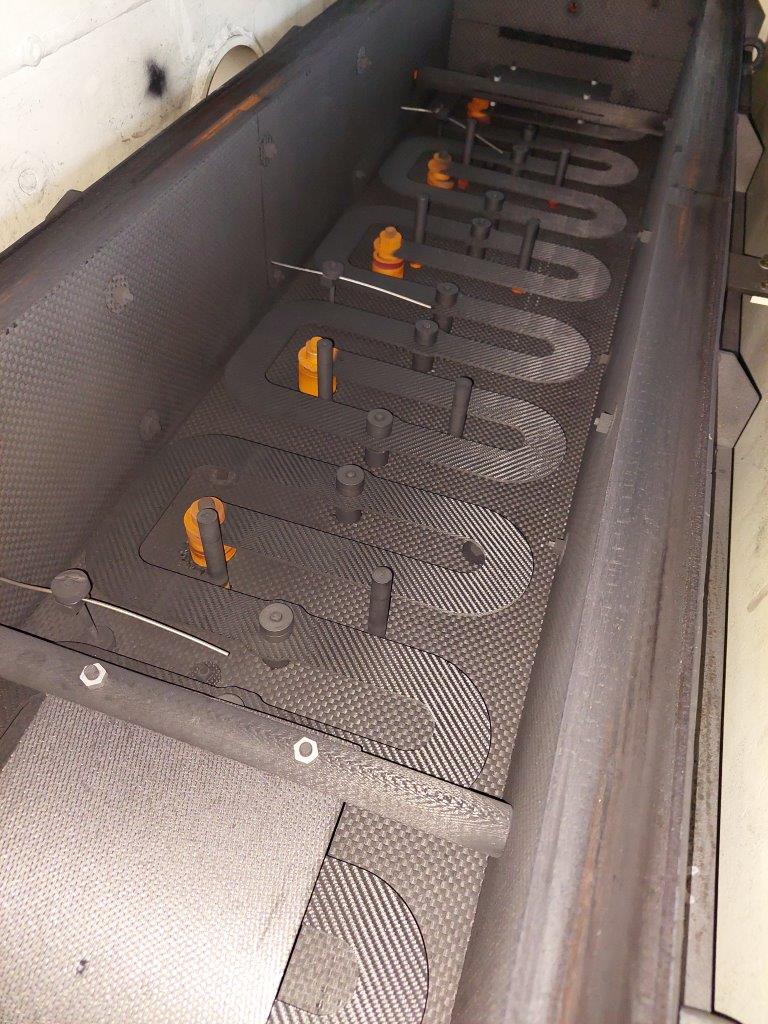

| Heizsystem | |
| Material der Heizelemente | Graphit 1501G / Premium |
| Leistung der Heizelemente | 54 kW |
| Anzahl der Heizzonen | 6 |
| Anordnung der Heizelemente | über und unter der Charge |
| Pumpensystem | |
| Mechanische Pumpe TRIVAC D40B | Oerlikon Leybold |
| Rootspumpe WS 501 | Oerlikon Leybold |
| Rootspumpe WS 251 | Oerlikon Leybold |

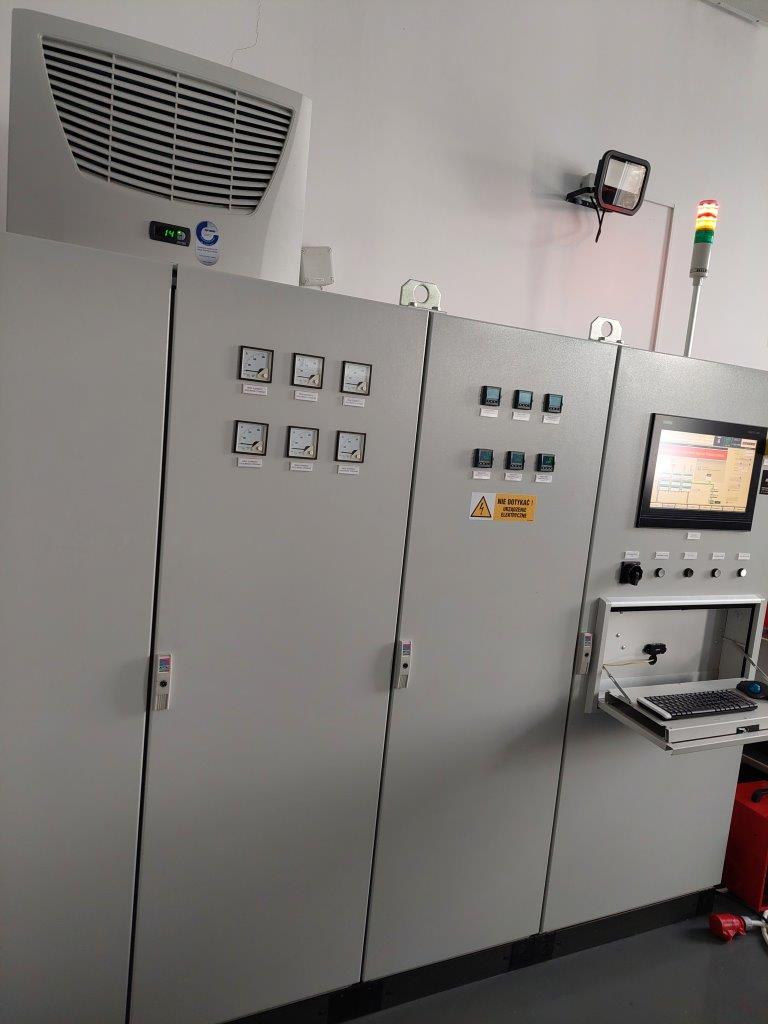

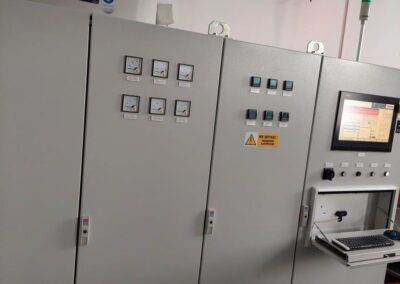

| Kontroll- und messgeräte | |
| Regel- und Schutzthermoelement | Typ N |
| Programmierbarer Temperaturregler | auf Basis von SPS |
| Sicherheitsregler | 32116i Eurotherm |
| Vakuumköpfe | TTR 91S Oerlikon Leybold |
| CTR 100 10Torr Oerlikon Leybold | |
| PTR 90 Oerlikon Leybold | |
