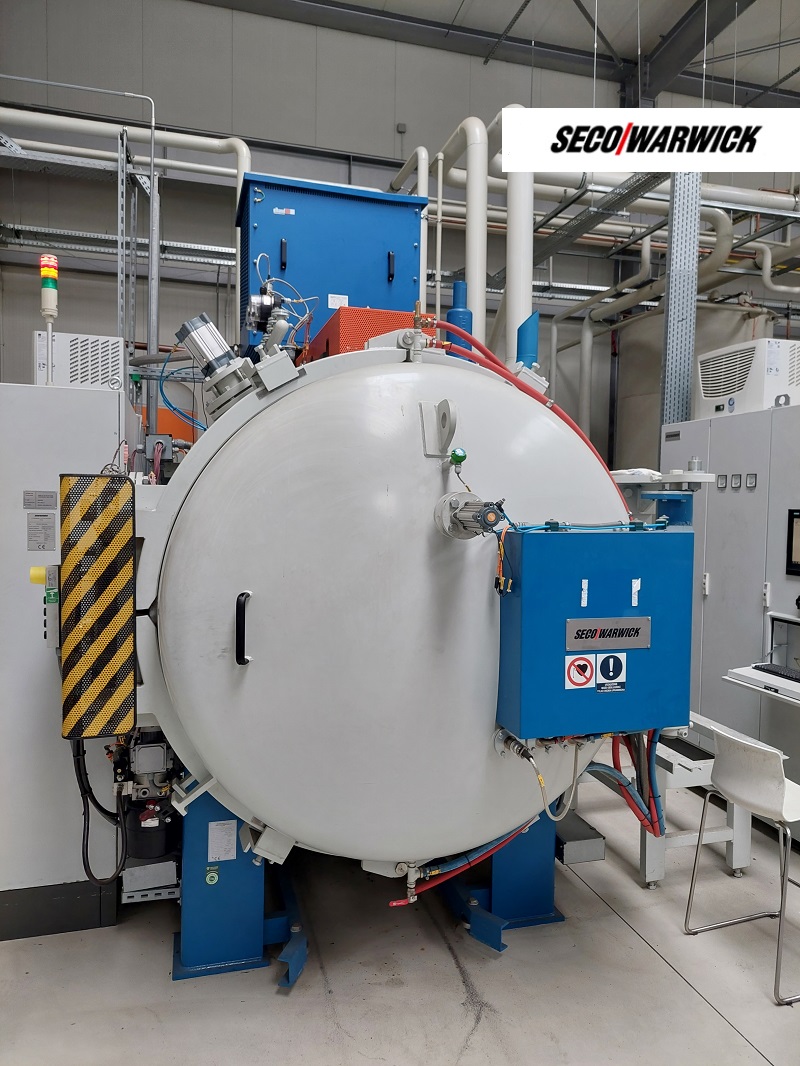

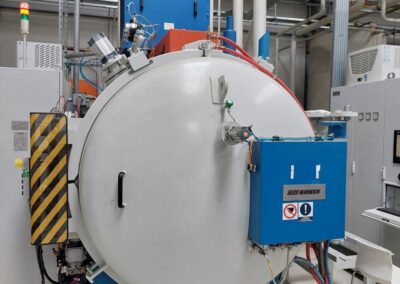

VAKUUMÖFEN MIT GASABKÜHLUNG BEI EINEM ABSCHRECKDRUCK VON 15 BAR
TYP 10.0VPT-4035/36IQ
Der Vakuumofen mit gasabkühlung bei einem abschreckdruck von 15 bar ist zur Vakuum-Wärmebehandlung bestimmt.
General information:
/ Vakuumöfen mt Gasabkühlung bei einem Abschreckdruck von 15 bar,
/ Hersteller: SECO/WARWICK,
/ Herstellungsjahr: 2017,
/ Standort – Nordpolen,
/ Ofen in Betrieb – Möglichkeit der Vor-Ort-Prüfung,
/ Der Ofen kann als Set mit Nitrierofen, Kühlsystem und Gebläsekühler erworben werden,
/ Sehr niedrige Anzahl der durchgeführten Zyklen,
/ Wir bieten die technische Bewertung, Verlagerung und Installation der Vorrichtung am Zielstandort im Gebiet der Europäischen Union an.
Technische Daten
Grundlegende Daten |
||
| Nutzbare Abmessungen (w x l x h) | 600 x 600 x 900 | mm |
| Max. Chargengewicht | 600 | kg |
| Max. Temperatur | 1300 | °C |
| Gleichmäßigkeit der Temperaturverteilung in Konvektionsgas von 150 bis 750ᵒC | +/- 5* | °C |
| Gleichmäßigkeit der Temperaturverteilung im Vakuum von 750 bis 1300ᵒC | +/- 5* | °C |
| Endvakuum nach der Prüfung | 5×10-2 | mbar |
| Heizleistung | 150 | kW |
| Leckrate | 3×10-3 | mbar x l/s |
| Max. Kühlgasdruck | 15 | bar abs. |
| Ofengewicht | 12,000 | kg |
| Gesamtabmessungen (h x w x l) | 2400 x 3500 x 4500 | mm |
| The housing volume | 5.99 | m3 |
| Kühlgasart | Stickstoff | |
| Anzahl der Heizzonen | 1 | |
Medien- und faktorenparameter
| Medium | Druck | Nenndurchfluss | Verbrauchsschätzung pro Zyklus | |
| Min. | Max. | |||
|
Prozessgase |
||||
| Stickstof (99,999%N2) | -bar | 25 bar | – | 5.99 Nm3 (bei 1 bar abs) |
|
Pneumatische Installation |
||||
| Druckluft | 6 bar | 8 bar | 0.5 m3 | |
|
Kühlwasser1) |
||||
| Ofenkreisläufe | 2 bar | 3,5 bar | 10m3/h | |
| Kühlwasser – Wärmeübertrage | 2 bar | 3,5bar | 70m3/h | |
| Notwasserversorgung | 2,5 bar | 4 bar | 10m3/h | |
|
Elektrizität |
||||
| Netztyp | TN-C-S | |||
| Nennspannung | 3×400 VAC ±10%, 50 Hz | |||
| Elektrische Nennleistung | 288 kW | |||
| Max. Stromaufnahme | In= 416 A | |||
| Max. Strom des Hauptschalter | In= 800 A | |||
Steuerung
Siemens-Industrie-PC mit Touchscreen:
- Betriebssystem: Windows 7 Ultimate
- Prozessvisualisierungssystem: Software WinCC 7.4
